HLS-20 小口径笼式单座调节阀

产品型号

生产厂家

类别
直行程气动阀

想了解更多有关自仪产品与相关解决方案吗？

给我们发电子邮件

或者致电我们：
021-56877599

HLS小口径笼式单座调节阀

是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。

调节阀的泄露量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结松紧凑，输出力大。

◆技术参数和性能指标电话：021-56697188 传真：021-56877599

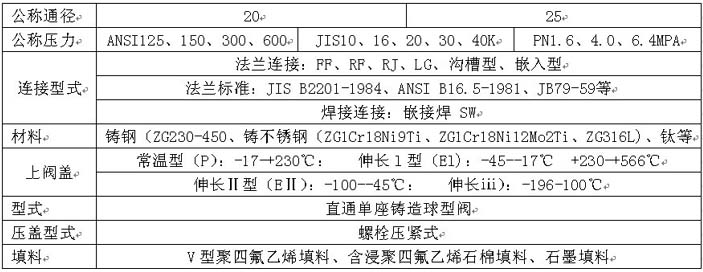

◇阀体

◇阀内组件电话：021-56697188 传真：021-56877599

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性（%CC）和线性特性（LCC），参考图1
套筒型式	分离式套筒
材料	不锈钢（1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）
材料	不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

◇执行机构

供气压力	140-400KPA
弹簧范围	20-100、80-240KPA
膜片材质	乙丙橡胶尼龙布、丁腈橡胶夹尼龙布
型式	LHA多弹簧薄膜执行机构
气源接口	Rcl/4"
环境温度	‐30- +70℃

◆阀作用型式用正作用或反作用执行机构实现阀的气-关式或气-开式

◆附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

◇性能电话：021-56697188 传真：021-56877599

泄流量	金属阀座：小于阀额定容量的0.01%，符合ANSl B16.104-1976lV级
回差	带定位器：小于全行程的1%
回差	不带定位器：小于全行程的3%（LHAl型小于全行程的5%）
基本误差	带定位器：小于全行程的±1%
基本误差	不带定位器：小于全行程的±5%（带VPE为±3%，LHAl配HEF位±2%）

◇法兰距

公称通径	A
公称通径	ANSl 125FF ANSl 150RF JlS 10K FFRF PN1.6	JlS 16K RF	ANSl 300RF JlS 20RF JlS 30K RF PN4.0	ANSl 600RF JlS 40K RF PN6.4	ANSl 150 RJ	ANSl 300 RJ	ANSl 600 RJ	JlS 20K 沟槽型嵌入型	JlS 30K 沟槽型嵌入型	ANSl 300 LG	ANSl 600 SW、BW
20	184	190	194	206	‐	206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

◇外形尺寸

执行机构	H				¢B	C	E
执行机构	常温型P	伸长l型El	伸长Ⅱ型EⅡ	伸长III型EIII	¢B	C	E
HA1D、R	375	525	685	900	218	230	40
HA2D、R	450	600	760	957	267	281	40

◇Ⅱ.焊接连接

公称通径	执行机构	常温型（P)	伸长l型El	伸长Ⅱ型EⅡ	伸长III型EIII
20、25	HA1D、R	14	16	19	24
20、25	HA2D、R	21	23	26	31
